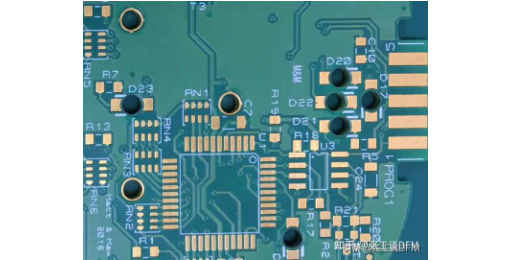

絲網印刷簡稱絲印，是將標記的值、編號、邊界、極性、法規、警告、版本、制造商信息（含標志、日期等信息）印刷到空PCB板的過程。

PCB絲網印刷的方式有哪幾種？

PCB絲網印刷有三種方式，分別是：

1、手動絲網印刷。

當配準公差為0.127mm或線寬大于0.1778mm時，對PCB進行手動絲網印刷。使用包含文本和跡線的模具，執行手動絲網印刷，痕跡使用尼龍制成。油墨通過模版引導到層或?qū)訅喊迳稀：罄m(xù)過程中，油墨會在烘烤爐中固化。這種方法是創建絲印層的最簡單方法之一，優點是可以印刷大字體。

2. 液態照片成像(LPI)。

這種方法用于絲網印刷大于4百萬的線，LPI的過程與阻焊層的應用幾乎相同。不過這種方法中的層壓板，會被環氧樹脂涂覆后置于紫外線下，板固化后再顯影。與手動絲網印刷的方法相比， 液態照片成像的印刷方法，可確保更高的準確性。因為LPI使用白色，所以與其他兩種絲網印刷方式相比，它需要耗費更多的墨水。

液體照片成像

3. 直接圖例打印(DLP)。

直接圖例打印的方式，是PCB絲網印刷有三種方式中最昂貴的方法。在此過程中，將使用噴墨投影儀和丙烯酸油墨，使用CAD軟件將油墨施加到PCB上，然后將墨水暴露在紫外線下。丙烯酸鏈接不適用于可能具有銀色表面的PCB。

絲印為什么很重要？

絲印信息可以為人們的使用、維護，提供支持，例如我們購買電腦主板，可以根據主板上的絲印信息，來將相應的排線、插座插入相應的模塊孔中，也可以讓我們知道主板的型號，方便以后的維護。絲印信息還可以為SMT生產后的檢測、維修，提供支持。

絲印是將文字印刷在PCB板上快捷的一種方式，我們還可以使用SMT鐳雕機、打標機，將各類信息印在PCB板上。關于絲網印刷的幾種方式，我們就簡單的介紹到這里。
